1. Einführung
1.1 Was ist HVIL?
Wenn sich der Widerstand ändert und der Spannungsabfall über oder unter die maximalen Schwellenwerte fällt, meldet das BMS eine HVIL-Warnung.
Wenn das Auto im Standby-Modus ist
BMS_f008_HW_HVIL
Wenn sich das Fahrzeug im Standby-, Unterstützungs- oder Lademodus befindet. Die Warnung wird als Fehler gemeldet. Auto öffnet die Schütze oder hält sie offen.
Wenn sich das Auto im Fahrmodus befindet
BMS_w008_HW_HVIL
Wenn sich das Auto im Fahrmodus befindet. Die Warnung wird als Warnung gemeldet. Das Fahrzeug öffnet die Schütze nicht, um einen Antriebsverlust zu verhindern.
Bitte schauen Sie sich die Anleitung an. Link

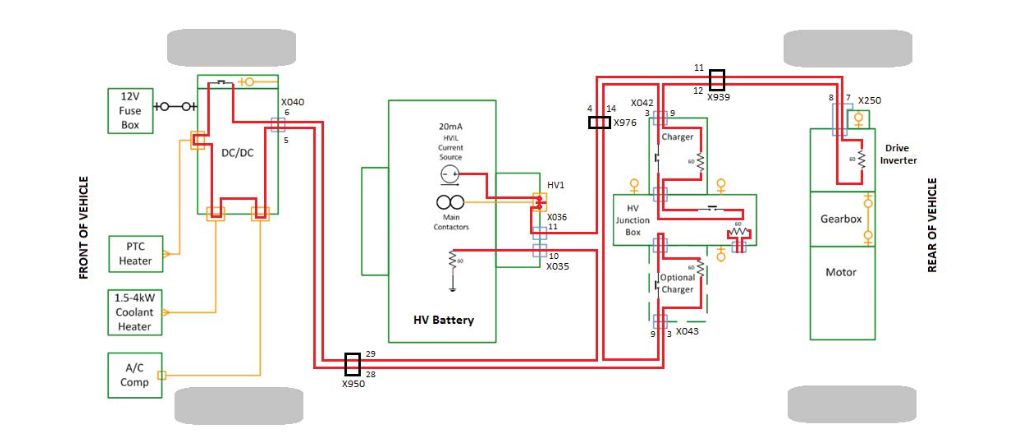

Hochspannungskomponenten
PTC-Heizung
Weitere Einzelheiten zur Reparatur von PTC-Heizungen finden Sie in einem anderen Handbuch. Link
Klimakompressor
HV-Batterie
HV-Anschlusskasten
Schneller Splitter
Der Schnellverteiler verbindet sich mit der Batterie, dem Lademodul, dem hinteren Motorwechselrichter und dem vorderen Anschlusskasten.
Antriebseinheit
Weitere Einzelheiten zur Antriebseinheit finden Sie in einem anderen Handbuch. Link
DC/DC
Kühlmittelheizung
Isolationsverfahren
Anleitung zum Isolierungsverfahren. Link
Code
Möglicher Alarmcode
- BMS_f036
- BMS_w036
- BMS_f008
- BMS_w008
